तकनीकी सिंहावलोकन

इग्निशन केबल - कार्य का तरीका

जब चिंगारी चमकती है तो इग्निशन कॉइल द्वारा उच्च-तनाव वोल्टेज (25 kV तक) उत्पन्न होता है

सबसे पहले इग्निशन केबल के माध्यम से स्पार्क प्लग तक "प्रवाह" करना चाहिए। यह सुनिश्चित करने के लिए कि यह काम करता है,

इन केबलों को कई आवश्यकताओं को पूरा करना होगा।

उच्च श्रेणी के इन्सुलेटिंग गुण, उच्च तापमान प्रतिरोध (200 डिग्री सेल्सियस तक),

कंपन, तापमान और आर्द्रता में परिवर्तन के प्रति प्रतिरोध सबसे महत्वपूर्ण शर्त है

उच्च ग्रेड इग्निशन केबल की सुविधा होनी चाहिए।

और यह लगातार, विश्वसनीय और दीर्घकालिक रूप से, सबसे प्रतिकूल परिस्थितियों में भी काम करता है।

प्रतिरोध-विरोधाभास नहीं

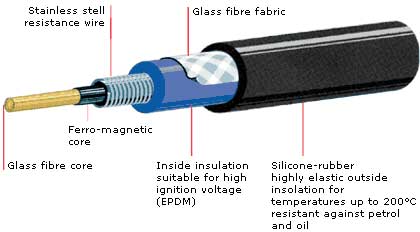

तीनों ताकुमी प्रकारों के साथ, कॉपर केबल और सप्रेशन प्लग के साथ इग्निशन केबल (चित्र 1), सक्रिय प्रतिरोध के साथ इग्निशन केबल (चित्र 2), और प्रतिक्रिया के साथ इग्निशन केबल (चित्र 3), कोई यह देखेगा कि प्रतिरोधकों का उपयोग किया जा रहा है। सिद्धांत रूप में, कम प्रतिरोध के साथ कम-हानि संचरण वांछित है। विद्युत भौतिकी पर एक नज़र डालने से पता चलता है कि यह कोई विरोधाभास नहीं है। जैसा कि हम जानते हैं, सभी विद्युत संचालित इकाइयाँ कम या ज्यादा मजबूत विद्युत-चुंबकीय क्षेत्र उत्पन्न करती हैं जो अधिकांश मामलों में कोई समस्या नहीं पैदा करती हैं, लेकिन कुछ परिस्थितियों में अवांछनीय होती हैं (रेडियो रिसेप्शन में हस्तक्षेप) या इलेक्ट्रॉनिक स्मॉग बनाकर खतरे का कारण बन सकती हैं। इसलिए, इग्निशन सिस्टम को रेडियो, संचार इलेक्ट्रॉनिक्स और इंजन और गियर यूनिट नियंत्रण प्रणालियों के परेशानी मुक्त संचालन को सुनिश्चित करने के लिए कम दूरी के हस्तक्षेप दमन की इष्टतम आवश्यकता होती है। सरलीकृत, इसे निम्नानुसार समझाया जा सकता है: मूल रूप से, इग्निशन सिस्टम में एक कॉइल और एक कैपेसिटर होता है, जिसे इलेक्ट्रिक इंजीनियरिंग में एक अनुनाद सर्किट भी कहा जाता है। इग्निशन सर्किट में एकीकृत दमन प्रतिरोधकों (ज्यादातर 1-5 kOhm) द्वारा इन विद्युत दोलनों को कम किया जाता है। ये विभिन्न उपकरणों के परेशानी मुक्त कामकाज को सुनिश्चित करते हैं, जिसे आम तौर पर इलेक्ट्रो-मैग्नेटिक कम्पैटिबिलिटी (EMC) कहा जाता है। प्रतिक्रिया (चित्र 3) के साथ इग्निशन केबल का व्यवहार अलग है, जहां तक ​​प्रतिरोध इग्निशन आवृत्ति (इंजन की गति) पर निर्भर करता है। इस मामले में वायर कॉइल (प्रेरक प्रतिक्रिया) के कारण उच्च गति के साथ उच्च प्रतिरोध विकसित होता है।

बिजली की हानि के बिना गुणवत्ता

यह धारणा कि प्रतिरोधक इग्निशन पावर को कम करते हैं और इस प्रकार, इंजन के प्रदर्शन को कम करते हैं, गलत पाया जाता है क्योंकि उपयोग किए जाने वाले प्रतिरोधक इतने आयाम वाले होते हैं कि उन्हें नजरअंदाज किया जा सकता है। लेकिन यह एक तथ्य है कि ताकुमी द्वारा मूल उपकरण गुणवत्ता में पेश किए गए केबल सिस्टम इष्टतम इग्निशन प्रदर्शन के साथ संयुक्त सर्वोत्तम हस्तक्षेप दमन प्रदान करते हैं। सुरक्षित रूप से, लगातार और किफायती रूप से, लंबे समय तक।
